續斜齒輪的安裝...

▼接著放入這個墊片。
附加檔案:
021.JPG [ 93.38 KiB | 被瀏覽 11517 次 ]


▼然後旋上螺絲之後，我是用這種方式來把螺絲摧緊，請注畫面上方我用一支一字起墊著毛巾，把曲軸「插著」，讓它不要跟著轉。
附加檔案:
022.JPG [ 94.87 KiB | 被瀏覽 11517 次 ]

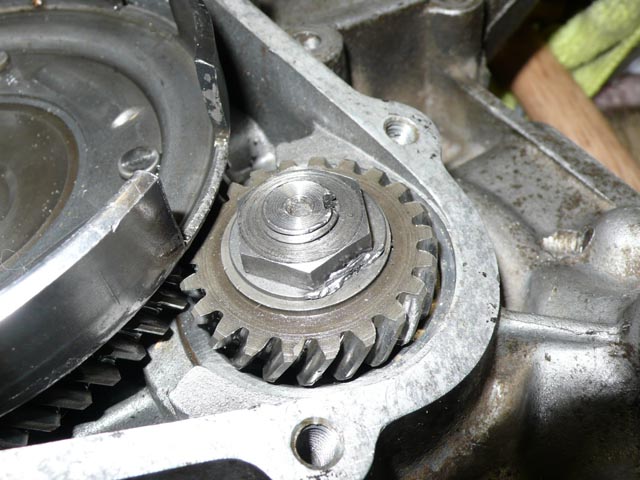

▼螺絲鎖緊後，記得把那墊片折一角起來，防止螺絲退出。不過從圖中可以看出來功夫很差，墊片槌得跟狗錹似的。
附加檔案:
023.JPG [ 92.52 KiB | 被瀏覽 11517 次 ]


▼接著把欉齒輪也就是「聖誕樹」底下的軸承那端，固定在另一個外殼上。
附加檔案:
024.JPG [ 93.92 KiB | 被瀏覽 11517 次 ]


▼試著組起來看看...
附加檔案:
025.JPG [ 108.92 KiB | 被瀏覽 11517 次 ]


▼成功結合了。
附加檔案:
026.JPG [ 95.41 KiB | 被瀏覽 11517 次 ]


▼墊片膠登場。
機車材料行拿給我這條，說是英國來的。這個我想應該是可以直接取代墊片的。
乾了以後好像「西利控」，QQ的。
而且味道也很像，我在擠的時候我老婆說：什麼東西臭酸了？
附加檔案:
027.JPG [ 105.46 KiB | 被瀏覽 11517 次 ]


▼像做蛋糕似的...
附加檔案:
028.JPG [ 96.4 KiB | 被瀏覽 11517 次 ]

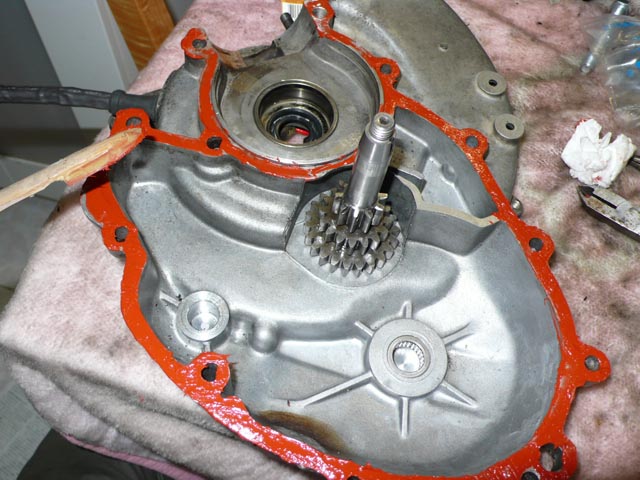

▼接著抹平。後來我上面還是有加上紙的墊片的。
附加檔案:
029.JPG [ 107.62 KiB | 被瀏覽 11517 次 ]

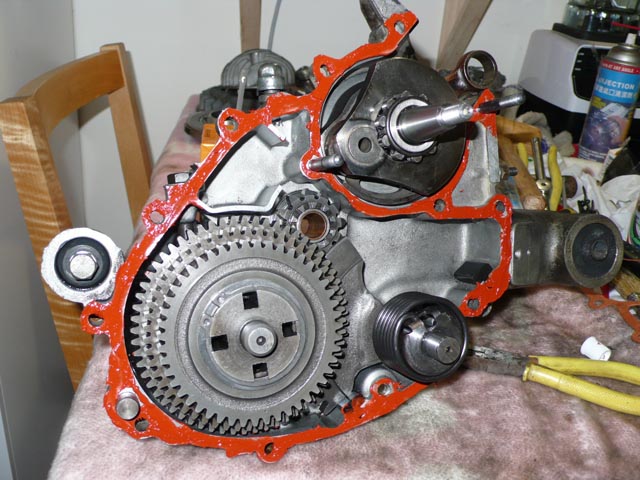

▼另一邊的外殼也依法泡製。
附加檔案:
030.JPG [ 100.77 KiB | 被瀏覽 11517 次 ]



待續...
vespa 90cc引擎拆解記錄(15)--繼續組合外殼...

_________________
我是娶屏東老婆在台北生活的宜蘭人


最後由 richard_hsu 於 2012? 10月 10? 週三, pm 10:44 編輯，總共編輯了 1 次。

回頂端
 個人資料

遺忘在角落的小祺
文章發表於 : 2012? 10月 10? 週三, pm 10:31
離線
摩德體熊王
摩德體熊王
頭像

註冊時間: 2007? 4月 1? 週日, am 2:14
文章: 5555
來自: 角落
車主: 是，我擁有自己的 Scooter
耐熱膠明明就很香..... :XD:

_________________
流浪的風捉摸不定-猜不透

====== 這 是 分 格 線 ======

飄泊的雲居無定所-留不住
回頂端
 個人資料

richard_hsu
文章發表於 : 2012? 10月 11? 週四, am 9:26
離線
摩德話太少
摩德話太少
頭像

註冊時間: 2012? 6月 20? 週三, pm 9:13
文章: 141
車主: 是，我擁有自己的 Scooter
遺忘在角落的小祺 寫:
耐熱膠明明就很香..... :XD:

可見小祺大愛吃酸菜白肉鍋

對了，你能不能告訴我90cc活塞上面那個SC>>是要朝那一邊？

_________________
我是娶屏東老婆在台北生活的宜蘭人
回頂端
 個人資料

遺忘在角落的小祺
文章發表於 : 2012? 10月 11? 週四, am 11:33
離線
摩德體熊王
摩德體熊王
頭像

註冊時間: 2007? 4月 1? 週日, am 2:14
文章: 5555
來自: 角落
車主: 是，我擁有自己的 Scooter
richard_hsu 寫:
遺忘在角落的小祺 寫:
耐熱膠明明就很香..... :XD:

可見小祺大愛吃酸菜白肉鍋

對了，你能不能告訴我90cc活塞上面那個SC>>是要朝那一邊？



以前...還會拿那個在玩!!!


擠出一堆後,等乾.....就好像QQ的小熊軟糖!! :bighan:


活塞的箭頭...不管是什麼車都要向著.................排氣出口... :teach:

_________________
流浪的風捉摸不定-猜不透

====== 這 是 分 格 線 ======

飄泊的雲居無定所-留不住
回頂端
 個人資料

鴨子
文章發表於 : 2012? 10月 11? 週四, pm 12:13
離線
摩德講很多
摩德講很多
頭像

註冊時間: 2006? 12月 10? 週日, am 12:54
文章: 886
來自: 風城新竹
車主: 是，我擁有自己的 Scooter
其實我比較喜歡用墊片(上一層薄油就好`不用膠)```下次有機會拆裝也不會清到瘋掉 :scolding:
回頂端
 個人資料

patty04527
文章發表於 : 2012? 10月 11? 週四, pm 11:56
離線
摩德講很多
摩德講很多
頭像

註冊時間: 2010? 4月 18? 週日, pm 2:16
文章: 941
來自: 捷運終點站
車主: 是，我擁有自己的 Scooter
遺忘在角落的小祺 寫:
richard_hsu 寫:
遺忘在角落的小祺 寫:
耐熱膠明明就很香..... :XD:

可見小祺大愛吃酸菜白肉鍋

對了，你能不能告訴我90cc活塞上面那個SC>>是要朝那一邊？



以前...還會拿那個在玩!!!


擠出一堆後,等乾.....就好像QQ的小熊軟糖!! :bighan:


活塞的箭頭...不管是什麼車都要向著.................排氣出口... :teach:

請教一下
我映像中2行程朝排氣，4行程朝進氣
有誤請指教
回頂端
 個人資料

richard_hsu
文章發表於 : 2012? 10月 13? 週六, am 8:32
離線
摩德話太少
摩德話太少
頭像

註冊時間: 2012? 6月 20? 週三, pm 9:13
文章: 141
車主: 是，我擁有自己的 Scooter
我昨天看了一下那個墊片膠的使用說明：
使用的方法應該是先塗上一層
連螺孔也都塗上
趁還是濕的時候趕快結合
結合之後用手把螺絲轉緊
15分鐘之後變Q了
再用工具摧緊
這樣就不會漏了

而且用了這個墊片膠
就不必再用墊片了

另外這個墊片膠也不能到處用
例如進氣口，說不定會因此阻塞

所以...我圖中的使用方式都錯了 :puke:


用東西之前還是要先看一下使用說明 :bighan:

_________________
我是娶屏東老婆在台北生活的宜蘭人
回頂端
 個人資料

遺忘在角落的小祺
文章發表於 : 2012? 10月 13? 週六, pm 10:58
離線
摩德體熊王
摩德體熊王
頭像

註冊時間: 2007? 4月 1? 週日, am 2:14
文章: 5555
來自: 角落
車主: 是，我擁有自己的 Scooter
patty04527 寫:
遺忘在角落的小祺 寫:
richard_hsu 寫:
遺忘在角落的小祺 寫:
耐熱膠明明就很香..... :XD:

可見小祺大愛吃酸菜白肉鍋

對了，你能不能告訴我90cc活塞上面那個SC>>是要朝那一邊？



以前...還會拿那個在玩!!!


擠出一堆後,等乾.....就好像QQ的小熊軟糖!! :bighan:


活塞的箭頭...不管是什麼車都要向著.................排氣出口... :teach:

請教一下
我映像中2行程朝排氣，4行程朝進氣
有誤請指教



二行程要朝排氣,四行程沒有規定的!!!

在於活塞環... :teach:
