1.PX150e原車未備電瓶,輸出電壓為交流12V.

2.加裝YUASA-9號-加水電瓶.

3.加裝理由:1.考爾.2.逆電流.3提高供電質量......HID...(老舊車強化接地)...,

4.原整流器為四腳,取T5五腳整流器替代.

5.安裝完後,騎正常,大燈微弱?......交.....直>..流???????

6.民生老闆說裕國都加裝一小型整流器,一出一入(兩線),如硬幣大.

7.有人裝過否?是否裝於電瓶入電前?不知可否全盤改善?

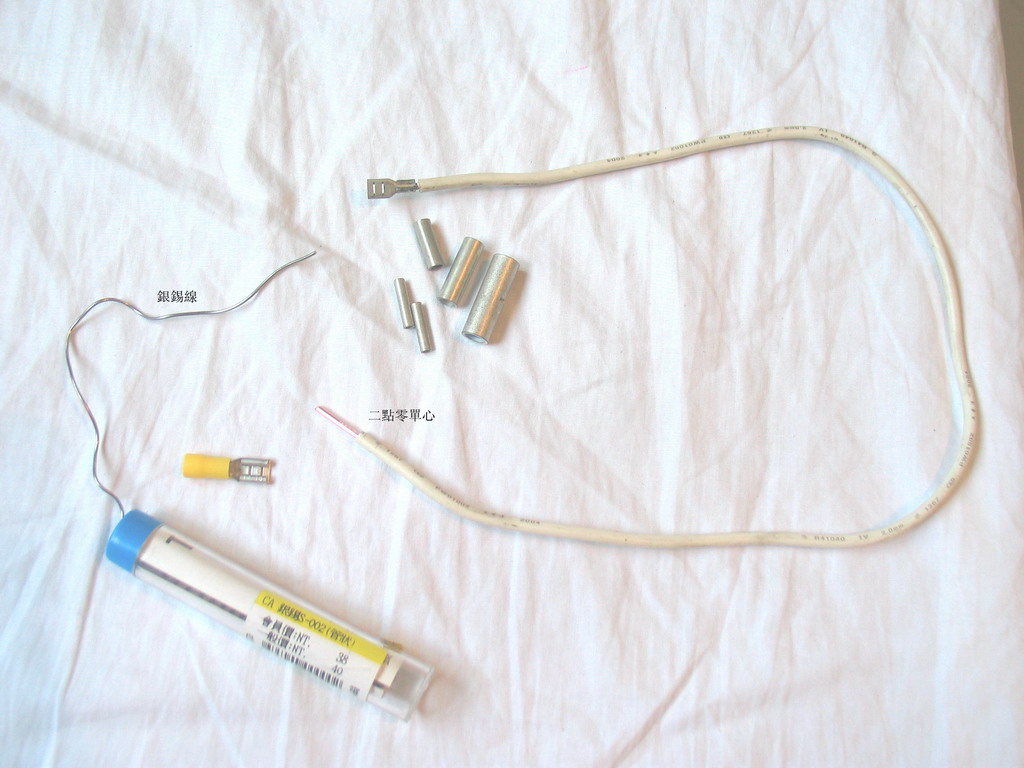

改線圈的話我就要哭了(二點零單心銅線六根輸出,[終身保用],一天的工哪?).

8.明日再戰.(拒改線圈).

9.圖出來了,(沒時間學了,兩年前買的G3,請忍耐,抱歉)

使用馬車/A博士/訊光/豪爽/勁/新野郎/天鵝/頂客.....
的整流器........
安裝簡單.....
配線容易.....
輸出電強.....
免換線圈.....
PS:小藍車上也裝了一顆..也有一顆9號電池.(啟動馬達用)....搭配140W燈泡.......爽

....................................................................................
感謝回應:

1.小弟施工,全照保養手冊內的線路圖,其實並不明白目前電路改變所產生的變化,(也擔心有線路錯接).

2.喇叭好像正常,大燈微弱,後煞燈不亮...

3.您提的整流器是否就是[ 大燈增強器?? ],或是[ 全車用的整流器?? ].

4.圖出來了,(沒時間學了,兩年前買的G3,請忍耐,抱歉)
(感覺像是半波整流器).....猜...,..老闆也不知,

5.再補一張以前欠大家的圖.

整車強化接地
缸蓋--------電瓶負極
引擎本體---電瓶負極
大燈--------電瓶負極
整流器------電瓶負極
車架--------電瓶負極

隨著車子年齡的增加.車體上的鐵鏽是越來越多

導電性也越來越差

除非不必要.要不然盡量將負極拉回電瓶

............抄來的............看來這是我需再幹的活.(有人有意見嗎?)

我不知你的用途．如是充电用只要紅綫接電瓶正極 白綫接黄色綫就好

事不是乾脆電路全部重遷
負極自己也走一條線

_________________
4P,P180D,PX150E,P125X,P100D

不知你用途．如是充电用只要紅綫接電瓶正極 白綫接黄色綫就好
.....................................................................................
充电用只要紅綫接電瓶正極 白綫接黄色綫就好.........感謝提示.

-------------------------------------------------------------

事不是乾脆電路全部重遷
負極自己也走一條線
..............................................................................
老車想在供電上作提升,

目前問提可能?發電機輸出交流12V<->電瓶電壓直流12V.

謝謝提示.

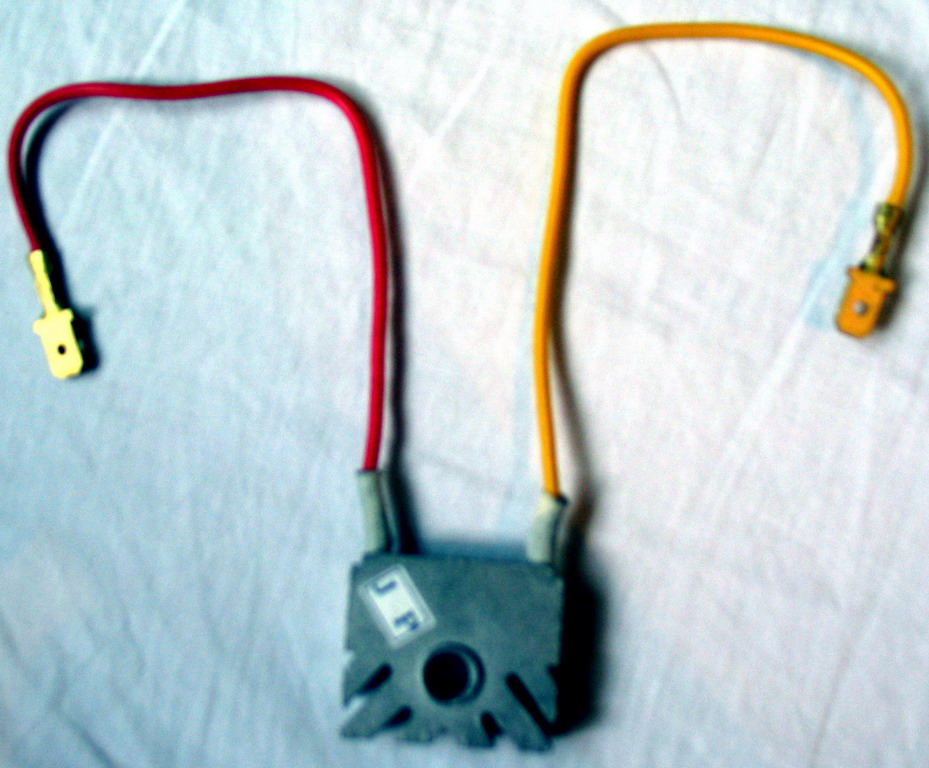

..........請教這東西叫甚麼名字?

..........功能是?

................................................謝謝.

推......

這叫半波整流器用充電用

謝謝指導

那此處的[ 半波整流器 ],

是將(交流電12V)轉成(直流電12V),提供電瓶充電,是嗎?

這東西是最簡單提供電平充電的方法........
但是它有缺點.......
.
現在有很多車都改用全波整流器......
充電速度快...
電壓穩定...
能提供更大的能供電壓.....

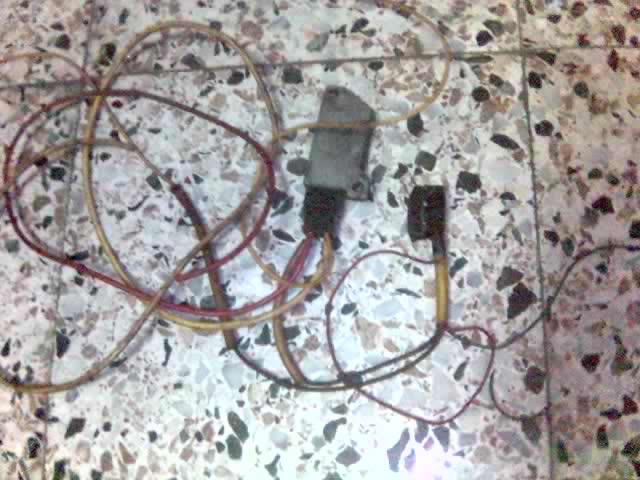

小藍撞掉後拆下來的........
一顆...整流穩壓全搞定.....
安裝簡單......(!!禁止使用注音文!!)
其他的就直接沿用車上配線........
價格便宜......當初買一顆約......150(凱太價)

現在有很多車都改用全波整流器......
充電速度快...
電壓穩定...
能提供更大的能供電壓.....


................................................................................
請問您的小藍是多少CC的車?

去材料行我是不是說買全波整流器就可?

謝謝.(VESPA內還有很多東西沒有見過 )
