patty04527

文章主題 : 問全新電發pk整流器和cdi

發表於 : 2011? 9月 23? 週五, pm 10:15

摩德講很多

註冊時間: 2010? 4月 18? 週日, pm 2:16
文章: 941
來自: 捷運終點站
車主: 是，我擁有自己的 Scooter

這是之前揪團購的PK整流器，順便買了CDI
請問有人知道各接頭之功用和規格嗎.
整流器
(灰)-灰-紅-黃-白-黑

我知(灰)-紅-黃-黑
為接發電機，所以為輸入交流電？
但電壓電流多少？全波、半波、供電作用為何

灰-白
為輸出
灰應該是給大燈(交直流？電壓電流？全波、半波、供電作用為何)
白應該是方向燈喇叭和電瓶回充(交直流？電壓電流？全波、半波、供電作用為何)

如我要大燈直流供電是否在-灰-接一交流變直流之整流器即可

附加檔案:

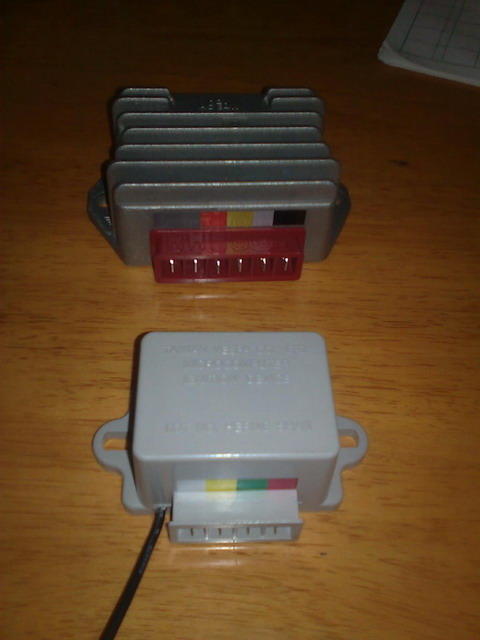

檔案註釋: 上為pk整流器外殼印有12VAC34WDC36W，下為CDI-TAIWAN VESPA CO.LTD

N3120C1438.jpg [ 56.15 KiB | 被瀏覽 2431 次 ]

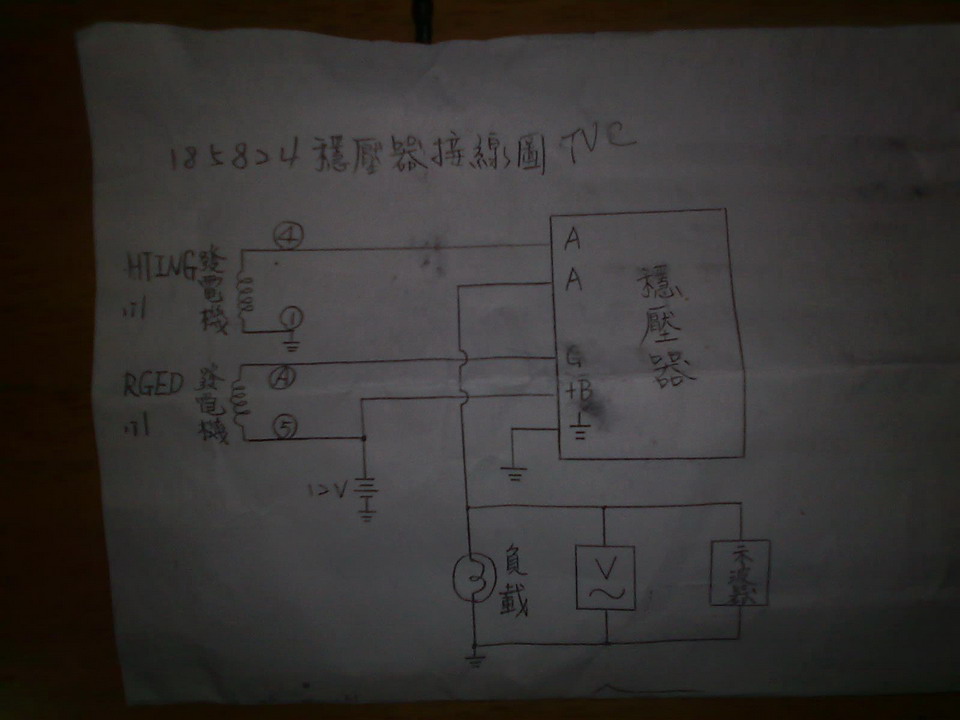

檔案註釋: 此為製造商工程師給我的整流器配線圖

N3120C1439.jpg [ 85.23 KiB | 被瀏覽 2431 次 ]
