99990463
文章發表於 : 2013? 5月 13? 週一, am 10:39
離線
摩德新生兒

註冊時間: 2012? 9月 14? 週五, am 12:41
文章: 16
車主: 是，我擁有自己的 Scooter
因為在拆車的時候有用相機記錄開關的接線, 但忽略了備份的動作!! 結果硬碟磁區毀損....檔案也沒了

因此想請求一下板上的大大幫忙解決接線的問題,以下分別是左邊以及右邊的開關(圖片來源引自旭東貿易)

另外也想請教一下各位大大, 個個開關的功能, 小弟只知道右邊開關那個圓圓的是喇叭 XDDD

感謝

附加檔案:

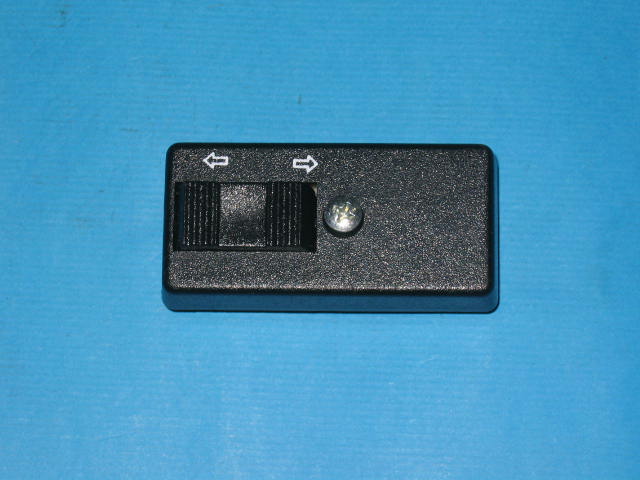

檔案註釋: vespa左邊開關
VESPA開關(左).jpg [ 42.81 KiB | 被瀏覽 5610 次 ]


附加檔案:

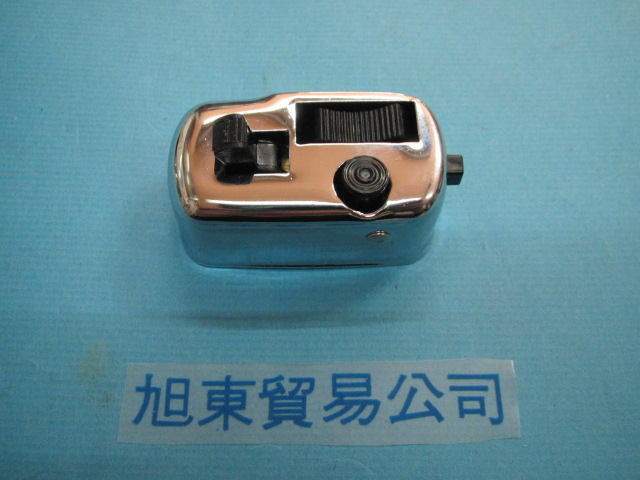

檔案註釋: vespa開關(右)
VESPA 開關.jpg
VESPA 開關.jpg [ 93.65 KiB | 被瀏覽 5610 次 ]

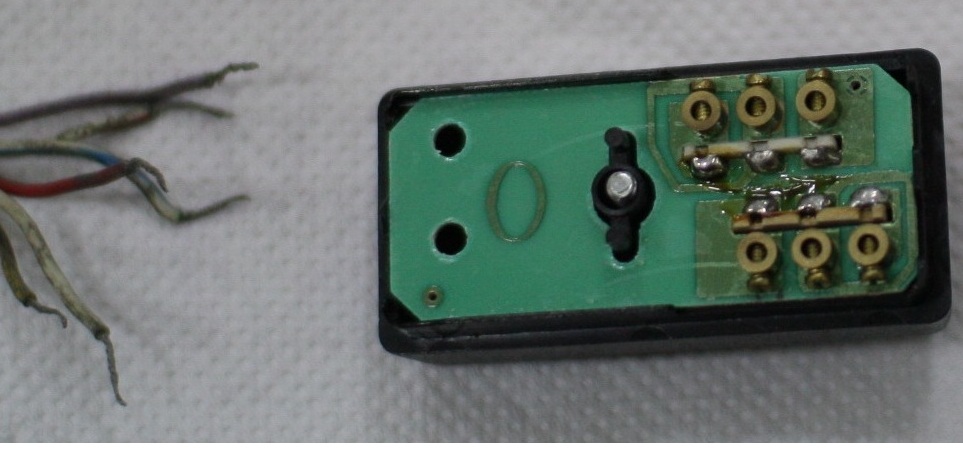

左邊開關(方向燈)電線共六條：　(黃/黑)、(白/藍)、(紅/白)、白、紅、淡紫

其中後方接點照片如下：
附加檔案:
方向燈&接線.jpg [ 103.63 KiB | 被瀏覽 5535 次 ]

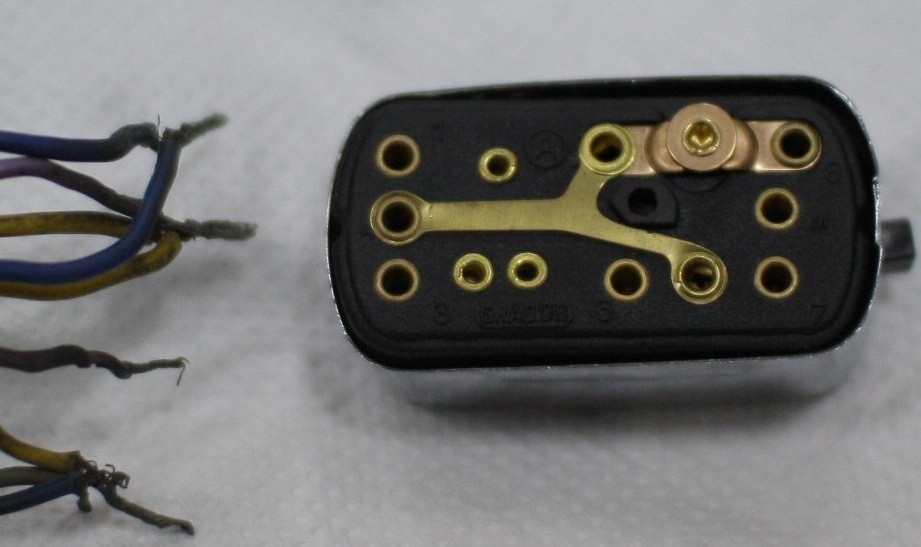

[color=#FF4000]右邊開關(大燈、喇叭等)電線共9條(其中有六條兩兩相接, 因此用+號表示)：(黃+藍)、(黃+黃)、(藍+藍)、灰、深紫(不確定)、淡紫

其中開關後方接點照片如下：
附加檔案:
大燈&接線.jpg [ 109.41 KiB | 被瀏覽 5535 次 ]


最後由 99990463 於 2013? 5月 20? 週一, am 2:04 編輯，總共編輯了 2 次。

回頂端
 個人資料

er8768
文章發表於 : 2013? 5月 13? 週一, am 11:27
離線
摩德新生兒
頭像

註冊時間: 2013? 2月 2? 週六, pm 7:22
文章: 43
車主: 是，我擁有自己的 Scooter
拍個開關背面.....還有你車上線頭的照片......再跟你講怎接..謝謝

_________________
只有極品沒有距離!
回頂端
 個人資料

99990463
文章發表於 : 2013? 5月 13? 週一, am 11:44
離線
摩德新生兒

註冊時間: 2012? 9月 14? 週五, am 12:41
文章: 16
車主: 是，我擁有自己的 Scooter
感謝 er8768 大的挺力協助, 因為目前車體在烤漆中可能要一陣子才會完成, 屆時處理好之後一定立刻上傳配線以及開關背面的照片上來, 到時還需要大大您的教學, 感謝您。
回頂端
 個人資料

遺忘在角落的小祺
文章發表於 : 2013? 5月 13? 週一, pm 6:47
離線
摩德體熊王
摩德體熊王
頭像

註冊時間: 2007? 4月 1? 週日, am 2:14
文章: 5555
來自: 角落
車主: 是，我擁有自己的 Scooter
圖一..方向燈......


圖二...左開始是開關燈/近遠燈/喇叭/熄火鈕...

_________________
流浪的風捉摸不定-猜不透

====== 這 是 分 格 線 ======

飄泊的雲居無定所-留不住
回頂端
 個人資料

99990463
文章發表於 : 2013? 5月 21? 週二, pm 9:45
離線
摩德新生兒

註冊時間: 2012? 9月 14? 週五, am 12:41
文章: 16
車主: 是，我擁有自己的 Scooter
左右開關背面"電路接點"以及"電線顏色"照片已經PO上來了, 真的要麻煩各位經驗豐富的版友來解惑了!!

感謝
回頂端
 個人資料

VESPA
文章發表於 : 2013? 5月 22? 週三, am 12:56
離線
摩德技研板主
摩德技研板主
頭像

註冊時間: 2004? 11月 17? 週三, am 12:00
文章: 4752
來自: 新竹市
車主: 是，我擁有自己的 Scooter
你開關買錯了.....

_________________
孤單的車手.....
